El cableado estructurado constituye la infraestructura fundamental para la transmisión de datos, voz y video en edificaciones modernas. Un sistema de cableado estructurado bien diseñado e instalado bajo estándares normativos garantiza un rendimiento óptimo, flexibilidad, escalabilidad y facilidad de gestión de las redes de comunicaciones. En Perú, la implementación de estos sistemas se rige principalmente por estándares internacionales, complementados por regulaciones nacionales. Este informe detalla las normas clave que deben considerarse en proyectos de cableado estructurado dentro del territorio peruano.
En Perú, el marco normativo para el cableado estructurado se basa fundamentalmente en la adopción de estándares internacionales, principalmente los desarrollados por la Telecommunications Industry Association (TIA) y la International Organization for Standardization/International Electrotechnical Commission (ISO/IEC).
Diseño Básico de Cableado Estructurado para un Aula de Informática
El cableado estructurado es una solución organizada y estandarizada para conectar dispositivos como computadoras, impresoras, proyectores y puntos de acceso Wi-Fi dentro de una infraestructura. A continuación, se presenta un ejemplo práctico para un aula de informática con 10 computadoras.
Componentes del diseño:
- 10 computadoras
- 1 impresora de red
- 1 proyector
- 1 Access Point (Wi-Fi)
- 1 switch de 24 puertos
- 1 patch panel
- 1 rack de telecomunicaciones
Diagrama de conexión:
Descripción:
Cada computadora se conecta a un punto de red que va directamente hacia el patch panel y el switch, alojados en el rack de telecomunicaciones. Desde allí, también se conectan el proyector, la impresora y el Access Point. Todo el sistema utiliza cableado UTP categoría 6 para garantizar una conexión eficiente y ordenada.
Ventajas de este diseño:
- Fácil mantenimiento y diagnóstico de fallas
- Escalabilidad para agregar más dispositivos
- Orden y limpieza en la infraestructura de red
- Compatibilidad con múltiples servicios (voz, datos, video)
Este tipo de diseño es ideal para instituciones educativas, oficinas y laboratorios que requieran una red local eficiente, segura y duradera.
[Rack de comunicaciones]
├── Switch 24 puertos
├── Patch panel
└── Salidas numeradas hacia:
├── PC01 ─────┐
├── PC02 ─────┤
├── ... ┤
├── PC10 ─────┘
├── Impresora
├── Proyector
└── Access Point (AP)
Código de colores del cable de Red UTP ¿cuál es su función?

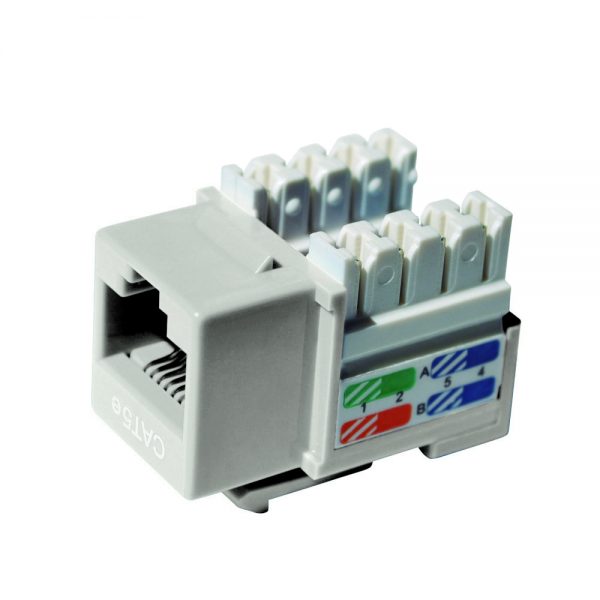

Crimpado de Conector Hembra RJ45 (Keystone)
El crimpado del conector hembra RJ45 se realiza principalmente en tomacorrientes de red (faceplates) o patch panels, utilizando una herramienta de impacto (Punch Down Tool).
Herramientas necesarias:
- Cable de red (UTP Cat5e/Cat6)
- Conector hembra RJ45 (Keystone)
- Herramienta de impacto (Punch Down Tool)
- Cortador / pelacables
- Tester de red (opcional pero recomendable)
Pasos para el crimpado:
- Pelar el cable UTP: Retira unos 2-3 cm de la cubierta sin dañar los hilos internos.
- Separar y ordenar los hilos: Según norma T568A o T568B (comúnmente T568B).
- Insertar los hilos en el Keystone: Sigue el código de colores impreso en el conector.
- Golpear con la Punch Down Tool: Fija los hilos y corta el exceso con la herramienta.
- Cerrar la tapa del conector: (Si aplica) para proteger los contactos.
- Probar la conexión: Usa un tester de red para verificar continuidad.

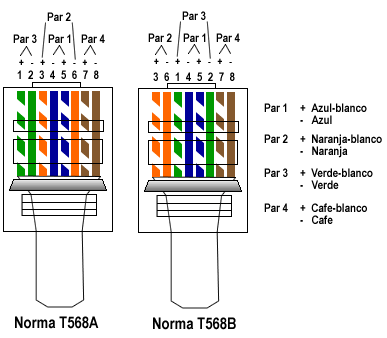

Norma de colores – T568B:
| PING | COLORES DE CABLE |
|---|---|
| 1 | Blanco/Naranja |
| 2 | Naranja |
| 3 | Blanco/Verde |
| 4 | Azul |
| 5 | Blanco/Azul |
| 6 | Verde |
| 7 | Blanco/Marrón |
| 8 | Marrón |
Imagen: Esquema de cables en conector hembra RJ45
